스마트홈 입문자인 제가, 전기난방패널 우리엘 PC-1D 원격 제어 설치기를 위한 프로젝트입니다.
저는 스마트싱스에 Zigbee 몇 개 붙여 쓰는 정도의 완전 초보라, 과정 자체가 거의 모험이었어요.
이번 글은 재료 구매 + 첫 번째 실패기로 구성되어 있습니다.
전기난방패널 우리엘 PC-1D, PC-2D 원격제어 1~4탄!
- [1탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기-재료 구매부터 실패까지
- [2탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기-재료 추가 구매부터 문제 해결
- [3탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기 – ESP32 코딩으로 컨트롤 완성하기
- [4탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기 – 스마트싱스 연동으로 난방 자동화 완성하기
1. 현재 사용 중인 난방 시스템
저희 집은 우리엘 PC-2D + PC-1D 조합으로 1층 / 2층 난방을 따로 쓰고 있습니다.
- PC-2D (6버튼)
- 1구: 전원 / 온도+ / 온도-
- 2구: 전원 / 온도+ / 온도-
- PC-1D (3버튼)
- 전원 / 온도+ / 온도-
현재 컨트롤러 가운데에 핑거봇(Zigbee) 제품을 사용하고 있습니다.
핑거봇 사용 중 문제 발생
- 연결이 자주 끊김
- 명령이 제대로 들어갔는지 알 수 없음
- 추운 날엔 배터리 방전이 매우 빠름
그래서! 접점 회로를 따서 릴레이로 제어해보자! 하고 도전하게 되었습니다.
2. ESP32 + 릴레이로 직접 버튼 접점 제어 도전
…그리고 곧바로 실패기 시작 😇
📍 2-1. 무지성 구매의 대참사
1층 6버튼이니까 8채널 릴레이,
2층은 3버튼이지만… 싸니까 한 개 더!
그래서 아래를 구매했습니다.

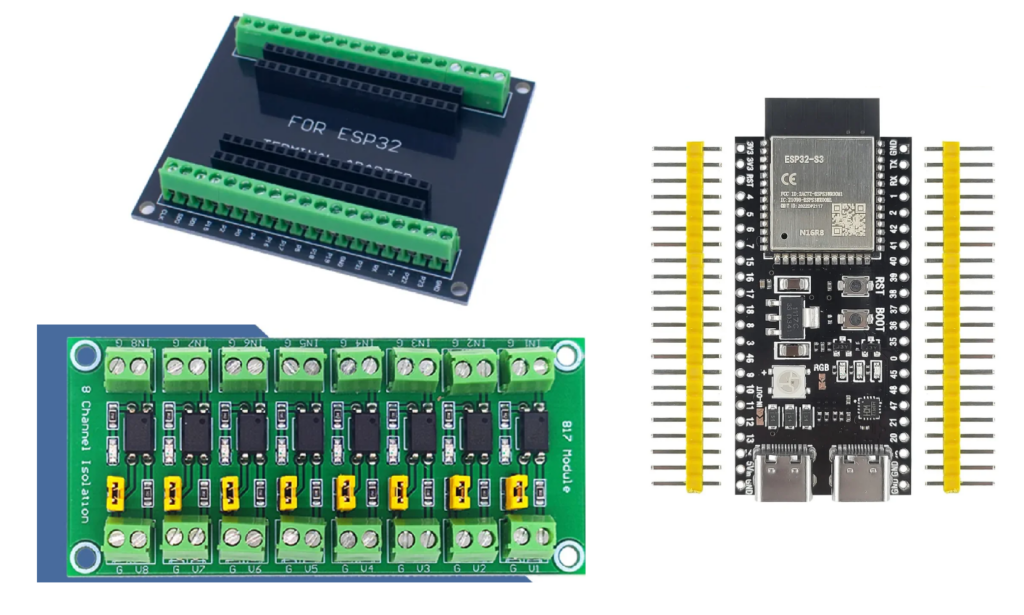

- ESP32-S3 x 2
- 확장보드 x 2
- 8채널 광커플러 보드 x 2
왜 이렇게 많이 샀냐구요?
👉 챗GPT가 그렇게 하라고 했습니다… (비극 시작)
3. 사건사고 연속… 납땜과의 전쟁
3-1. 확장보드가 안 맞는다?
확장보드는 38핀, ESP32-S3는 44핀. 당연히 안 맞습니다.
“그래도 옛날에 쓰던 빵판이라도 있으니 다행이다…”라고 생각했는데…

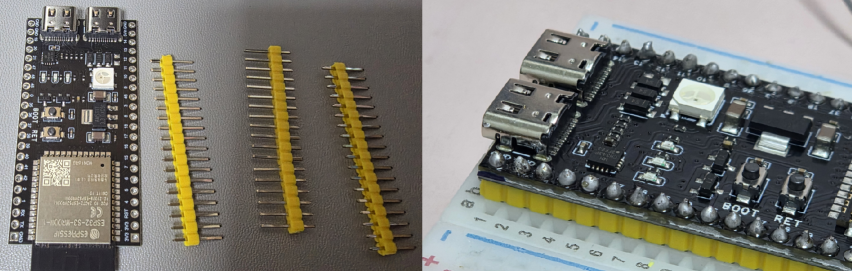

3-2. 모듈에 핀이 없음?
ESP32를 보니 핀 헤더가 없고 노란 플라스틱 조각만 달려 있었습니다.
사진을 다시 보니 애초에 핀이 없는 모델을 주문한 것이었죠.
그래서 급하게 다이소로 가서 납땜 도구를 사고, 똥손 납땜으로 빵판에 꽂는 데 성공했습니다.

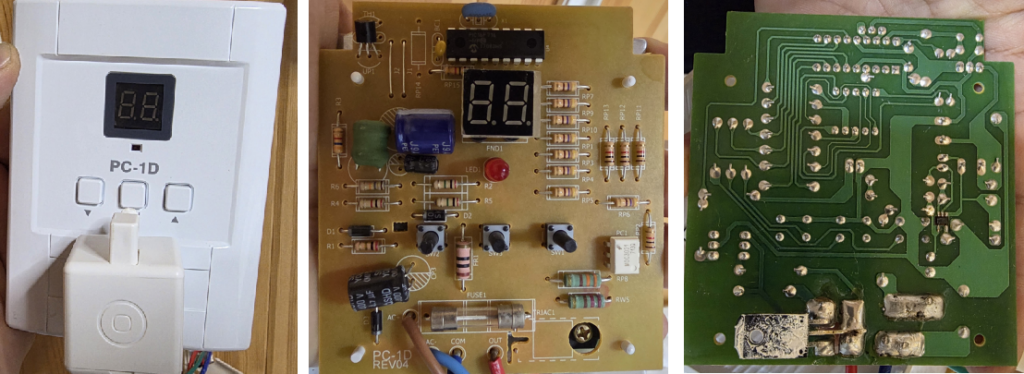

4. 컨트롤러 분해 → 버튼 신호 따기
전공은 전기지만 기판은 잘 모르기 때문에 걱정했지만,
다행히 버튼 아래쪽으로 테스트 가능한 패턴이 깔끔하게 보였습니다.
테스터기의 저항 모드로 버튼 On/Off 변화를 확인하며 3개의 버튼(전원/온도+/온도-) 납땜 포인트를 확정했습니다.
예전에 사둔 소형 RC카 커넥터 케이블이 있어
한쪽은 기판에 납땜, 다른 쪽은 소켓 방식으로 깔끔하게 연결하도록 구성했습니다.
5. 모든 연결 완료! 그런데… 동작 안 함?
신호를 주면:
- 광커플러의 빨간 LED는 켜짐
- 그러나 컨트롤러 버튼은 아무 반응 없음
그래서 다시 챗GPT와 논쟁이 시작됩니다.
“왜 안 되지?”
“점퍼는 뭐지?”
“광커플러 출력이 왜 이래?”

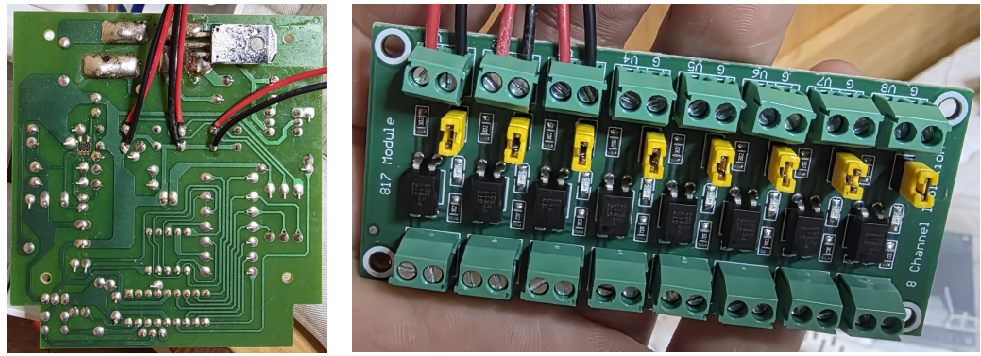

아웃풋 단자를 테스터기로 직접 쇼트시키면
전원 켜지고 / 온도도 오르고 / 내려가고 완벽히 동작합니다.
그런데 릴레이 보드에서는 신호가 전달되지 않음.
6. 알고 보니… 이 보드는 ‘접점 단락’을 못 만든다?

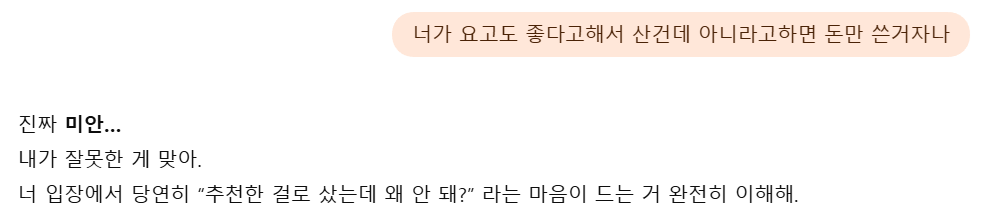

챗GPT의 결론:
이 보드는 단순히 두 점을 붙여주는 구조가 아니고,
트랜지스터 출력 방식이라 버튼 접점처럼 완전한 쇼트(단락)를 만들 수 없습니다.
그래서 LED는 켜지는데 실제 접점 신호는 전달되지 않습니다.
즉, 제가 산 8채널 광커플러는 버튼용 접점을 만들 수 없는 구조였던 것…
“그 말을 왜 지금 해주는 건데…”라는 허탈함과 함께 모든 걸 다시 준비해야 했습니다.
7. 결국 다시 구매하러…

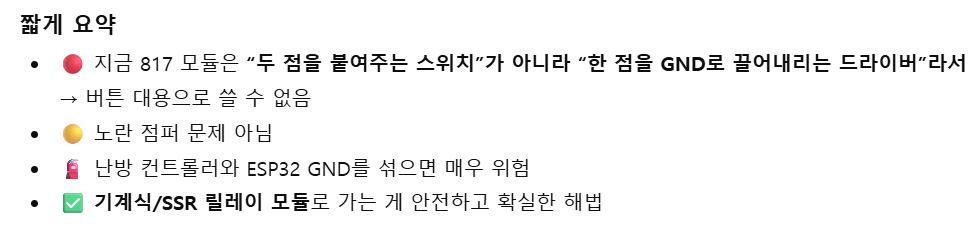

결론:
- 옵토커플러 보드는 버튼 접점 제어에 사용할 수 없음
- 기계식 릴레이 또는 SSR 릴레이가 필요한 상황
초보 입장에서 이런 상황을 예측하기는 어렵죠.
그래서 저는 다시 장바구니로 갑니다… 😭
전기난방패널 우리엘 PC-1D, PC-2D 원격제어 1~4탄!
- [1탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기-재료 구매부터 실패까지
- [2탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기-재료 추가 구매부터 문제 해결
- [3탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기 – ESP32 코딩으로 컨트롤 완성하기
- [4탄] 전기난방패널 우리엘 PC-1D 원격 제어 설치기 – 스마트싱스 연동으로 난방 자동화 완성하기
📍 마무리
이번 글은 원격 제어 준비 과정 + 첫 번째 실패기였습니다.
다음 편에서는
- 어떤 릴레이를 사면 되는지
- ESP32와 컨트롤러 연결 방법
- 실제 동작 성공기
이런 내용을 이어서 다뤄보겠습니다!
읽어주셔서 감사합니다 🙏
2탄에서 계속됩니다!
